VCR接頭是專門設計和制造適用于高純凈和超高純應用領域的高品質閥門和管道連接件。VCR接頭又稱金屬墊片面密封接頭，英文名為：Metal Gasket Face Seal FIittings，通常應用于Tube管的連接。

1、安裝步驟

安裝前要確保TUBE管連接端的表面沒有缺陷（無凹陷、凸起或刮痕等），端面經切割和平口成90度，并且去除了管內外毛刺。

VCR接頭安裝步驟：

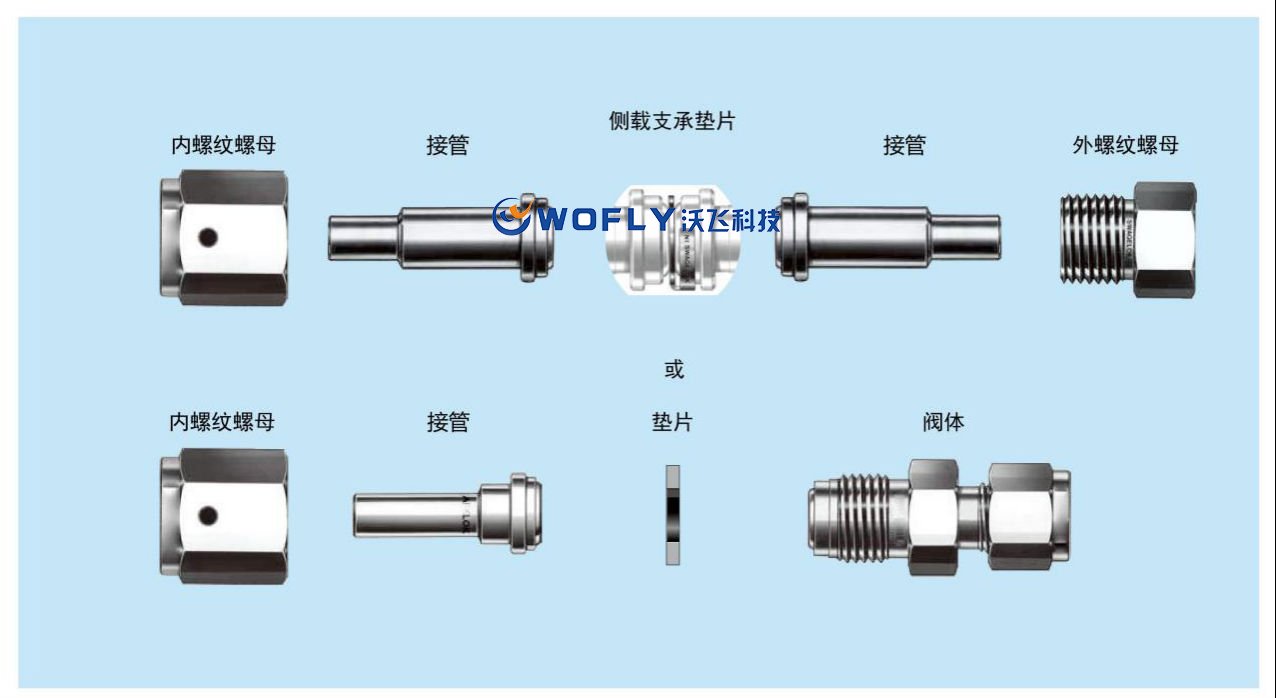

（1）需要連接的VCR組件下圖所示。

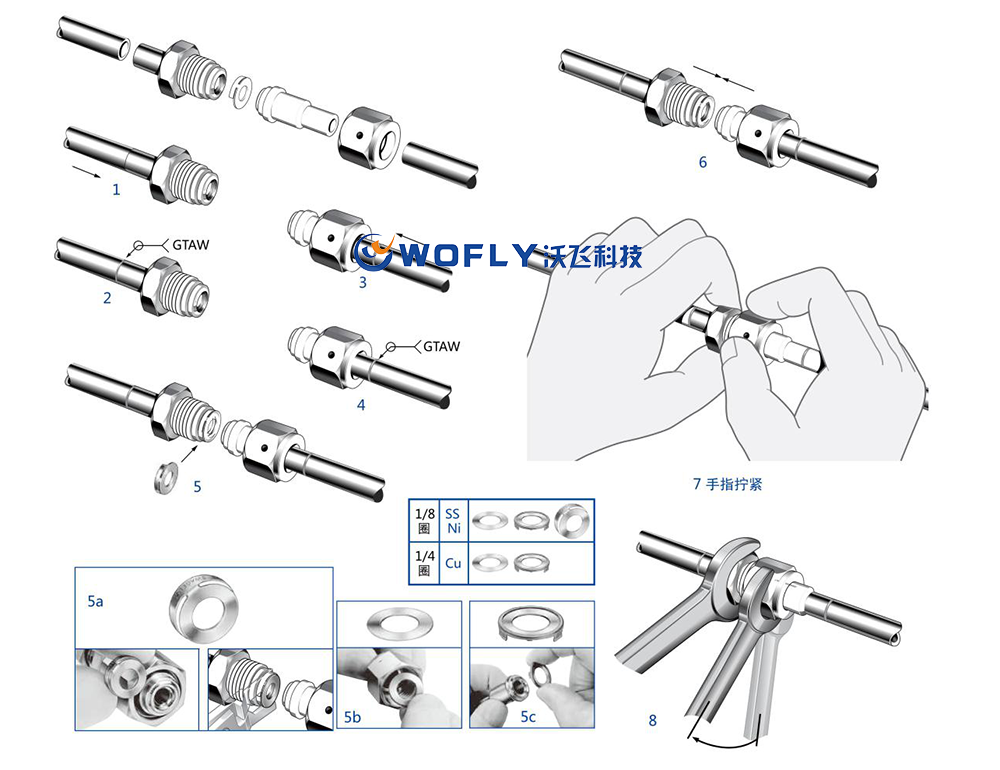

（2）分別將外螺紋螺母（Male Nut）和內螺紋螺母（Female Nut）套在接頭（Gland）上，然后分別同需要連接的TUBE管自動焊接（如下圖步驟1、2、3、4）。

（3）安裝金屬墊片：如果是帶爪墊片，將墊片卡在Gland上（注意不要劃傷Gland的密封面）；如果是無爪墊片，將墊片放進Female Nut內（如步驟5b、5c）。

（4）用手指擰緊內、外螺母（如步驟7）。

（5）用記號筆在內、外螺母的六角頭上劃線做記號。

（6）用一個扳手固定外螺紋螺母，另一個扳手向內擰緊內螺紋螺母1/4圈（即90度）（如步驟8）

說明1：安裝VCR接頭時，先用手指擰緊，然后用扳手到底要擰多少圈才算到位呢？對比了很多廠家的樣本，Swagelok、Parker、Hy -Lok、TK SCT、Ham -Let 都是寫的1/8圈；ASFLOW寫的是1/8 ~ 1/6 圈；Fujikin寫的是1/6圈。但我請教一些施工經驗比較豐富的人（包括專門做高純氣體管道的公司工程師）他們說最好擰1/4 圈，這樣比較保險，否則容易有泄漏隱患。 因此建議施工時還是擰 1/4 圈。

2、安裝后檢查

RVCR 接頭如果沒有擰到位，就有可能產生泄漏（有可能當時不漏，但會成為運行后的隱患）。現場管理人員可以通過如下兩種方法進行檢查：

（1）檢查VCR接頭上的標記，看是否擰了1/4圈；

（2）通過內螺紋螺母上的泄漏測試孔（Test Port）進行測試。

方法（1）簡單易行，隨時可以檢查。但前提是工人施工時必須做好標記，否則沒法檢查。方法（2）雖然很可靠，但需要專門的儀器和設備，而且要更多的人力、物力，因此要根據項目的具體情況決定是否采用。通過內螺紋螺母上的泄漏測試孔還可以檢查是否安裝了墊片。

3、安裝注意事項

（1）一定要用記號筆做記號。一來工人自己可以確定是否擰到位，二來便于管理人員檢查。

（2）內螺紋螺母不要擰過頭。如果擰過頭，可能會損壞螺紋形成泄漏隱患。

（3）擰緊VCR接頭時，切勿旋轉外螺紋螺母（或本體），而應固定外螺紋螺母（或本體），旋轉內螺紋螺母。扳手一定要向內擰（如步驟8所示），可以避免因接頭或扳手突然松動，而打到了工人自己或周圍的設備、管道。

（4）一定要用手指擰緊后，才能用扳手?jǐn)Q；切勿直接用扳手?jǐn)Q緊，否則會損壞螺紋。

（5）使用一頭是螺紋連接的VCR接頭（如 Male to Male NPT Connector、Male toFemale PT Connector）時要注意螺紋的類型（或標準），是NPT（60度圓錐管螺紋，美標產品常用）、PT（55度圓錐管螺紋，國內常用，日本也用得較多），還是其他類型。

（6）不要在管路有壓力的情況下安裝和緊固VCR接頭。

（7）不要混用不同材質或不同品牌的VCR接頭組件（本體、接頭、螺母、墊片等）。

（8）必須保證VCR接頭表面清潔（內包裝塑料袋只有在安裝時才能拆開）；安裝過程要避免劃傷表面（特別是密封面），要隨時將敞開的接頭封起來（可以用自帶的塑料帽或無塵膠帶）。

（9）重新安裝VCR接頭時，必須更換新墊片。

警告：密封面污染或劃傷會造成泄漏隱患

以上，便是關于高純氣路管道配件中VCR焊接管接頭的安裝步驟及注意事項的簡單介紹，不銹鋼VCR接頭（直通、三通、彎頭等）BA,EP級廣泛應用于半導體、微電子、太陽能電池，生物制藥等超高潔凈行業。感謝您的閱讀！
