實驗室氣路安裝設計

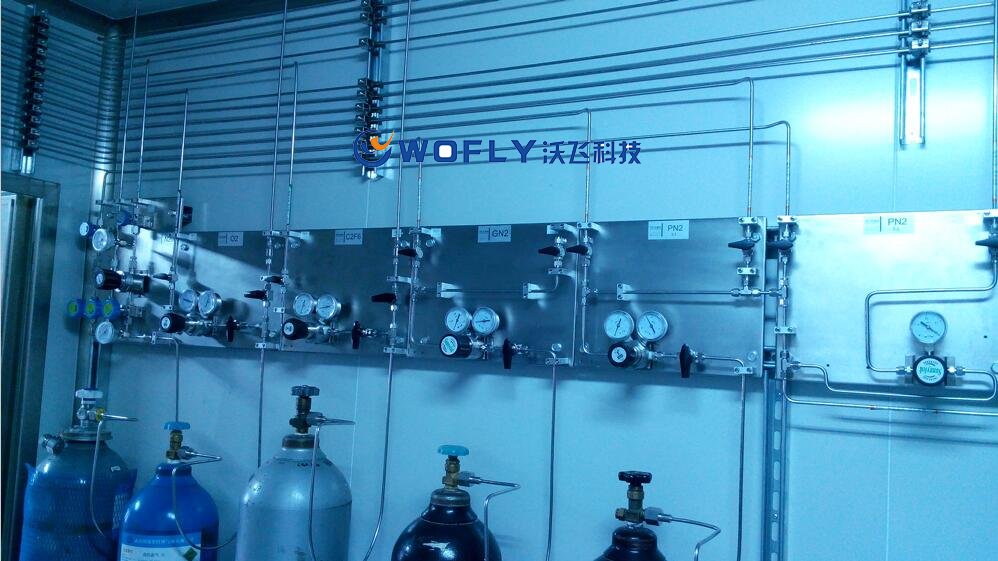

1、實驗室常用氣體為氫氣、壓縮空氣和氮?dú)狻Ｓ袟l件的應遠離工作點設計具有防爆性能的氣體存放室，沒有條件的需設置帶有全自動報警功能的氣瓶安全柜存放。由氣瓶室引入的氣路，主要的控制閥門和減壓閥門都安裝在實驗室外。實驗室氣體管路主要材質為不銹鋼，安裝在天花板下方，沿著墻走，這樣便于檢查和維修。此外，中央試驗臺氣體管路的引入通過服務柱;所有的氣體管路在工作臺上有合適的控制閥門和相應的取氣口，便于操作;所有氣體管路的連接采用無縫焊接。壓縮空氣氣體在管路上有個過慮雜質和水分的凈化裝置，易燃排氣管路不能并在一 起，盤管由不銹鋼材料制成，有足夠的韌性。減壓閥要有標示，標明壓力釋放級別。所有閥門、調節裝置、壓力表都由高質量的不銹鋼制成，所 有氣體管路有合適的接地保護措施。

2、氣瓶柜的技術要求為鋁型35×35框架，柜門、側板采用金屬冷軋板，均用環氧樹脂粉沫噴涂，內設可活動的氣瓶抱箍，便于氣瓶的更換和移動。地腳為不銹鋼螺絲、尼龍罩蓋、橡膠底座組合結構，可調節高度為0—0.3m。配置了氣體泄漏報警、溫度數字指示、氣體泄露時自動排放。具有防爆、阻燃等功能。

3、實驗室應按照房間大小比例設計相應數量帶逆風閥的換氣扇，使空氣流通順暢，保持清潔。每個房間都要設計帶有過濾裝置的通氣孔，如果是帶有室內走廊的房間也可在門窗上設百葉窗，尺寸按照排氣量比例關系計算。



實驗室氣路設計規范

1.實驗室的用氣量、用氣點以及使用的什么氣體，

2.實驗室的結構，

3.氣體存儲裝置點，

4.用氣實驗臺結構及規格形狀

5.實驗室所在建筑的結構。

6.管件及組件的選材，根據氣體類別和實驗室需求選擇

實驗室氣路安裝系統組成

主要由氣源切換系統(一級減壓系統)、管道及連接件系統、二級調壓系統、氣體過濾純化系統、氣體報警系統、壓力表、球閥等組成。

實驗室氣路材料要求

1、高壓波紋軟管 ：外表不銹鋼金屬網內襯PTFE材質，長度1米以上，通徑大于6MM。一端符合標準鋼瓶的連接型號，另一端連接自動切換系統。承受大于3000PSI。其特性為：潔凈光亮、柔軟、防腐。

2、低壓報警器 ：低壓報警器多觸點可模擬數據輸出型，報警器可蜂鳴閃光同時顯示報警氣體的名稱。防爆接線、信號模擬和自動切換系統匯流排相匹配。

3、減壓閥 ：316L不銹鋼材質。一級減壓閥進氣壓力0-200bar，出氣壓力0-16bar;二級減壓閥進氣壓力0-16bar,出氣壓力0-6bar。進出口接口1/4” FNPT螺紋，壓力表接口1/4” MNPT螺紋。

4、管道 ：管道采用內表面BA級316L ASTM A269標準不銹鋼管道，316L不銹鋼光亮退火，母材符合BA級高純管道，管道的內表面處理值要小于0.37U。管道的標準：1/4”---1/2”壁厚0.88mm。zui大承受壓力為300 bar,氣管適用純度等級為5.0的氣體。

5、接頭 ：采用316L不銹鋼光亮退火，母材符合BA級的高純氣路配件。雙卡套設計。硬化處理之后卡套，具備對管子的耐震力及高抓力，使管子在任何情形下不易松脫而造成危險。后卡套內部有凹槽，安裝時可以降低扭力，安裝者可以輕易將接頭鎖至標準圈數。螺帽內部螺紋做鍍銀處理，具備安裝時必要的潤滑，延長螺紋壽命。
